GB/T 4508-2010 沥青延度测定法

📜 ​标准背景​

《GB/T 4508-2010 沥青延度测定法》是我国针对沥青塑性性能检测的核心标准，其修订历程体现了技术进步与行业需求的双重驱动。该标准最初于1999年发布，2010年首次修订，2023年再次复审更新。修订背景主要包括：

1. ​国际接轨​：原标准基于ASTM D113-99，但2023年ASTM发布新版D113/D113M-17(2023)e1，新增乳化沥青残留物、老化沥青等样品制备方法，促使我国标准同步更新。
2. ​适用性扩展​：原标准仅适用于石油沥青和煤焦油沥青，修订后覆盖所有类型沥青材料（如稀释沥青、未老化沥青等），满足新材料研发需求。
3. ​技术优化​：针对试验设备、温度控制、样品制备等环节细化要求，例如明确水浴温度波动范围（±0.1℃）、模具支撑板材质（黄铜板）等，提升试验精度。

🔍 ​适用范围​

本标准适用于以下场景的沥青延度测定：

1. ​材料类型​：石油沥青、煤焦油沥青、乳化沥青残留物、稀释沥青残留物等。
2. ​工程领域​：公路工程、防水材料、建筑防水等领域中沥青塑性性能的评估。
3. ​试验条件​：
   • ​温度范围​：5℃~25℃（常规试验温度为25℃±0.5℃）。
   • ​拉伸速率​：5cm/min±0.25cm/min，低温试验可调整至1cm/min。
   • ​样品限制​：不适用于需过筛的样品（过筛可能破坏沥青结构）。

🔬 ​方法原理​

沥青延度试验通过模拟沥青在外力作用下的变形能力，评估其塑性性能。核心原理如下：

1. ​试样制备​：
   • 将熔化的沥青注入黄铜模具，室温冷却后置于水浴中恒温（温度波动≤0.1℃），确保试样充分流动。
   • 使用甘油-滑石粉隔离剂防止沥青粘连模具，刮平表面后移至延度仪。
2. ​拉伸过程​：
   • 试样在水浴中恒温1~1.5小时后，以恒定速度拉伸至断裂，记录断裂时的最大长度（单位：cm）。
   • 正常断裂形态为锥形或线形，若出现浮沉、断裂不规则等情况需调整水密度或重新试验。
3. ​结果判定​：
   • 三次试验平均值作为最终结果，若数据离散度超限（如极差＞20%），需重新测试。

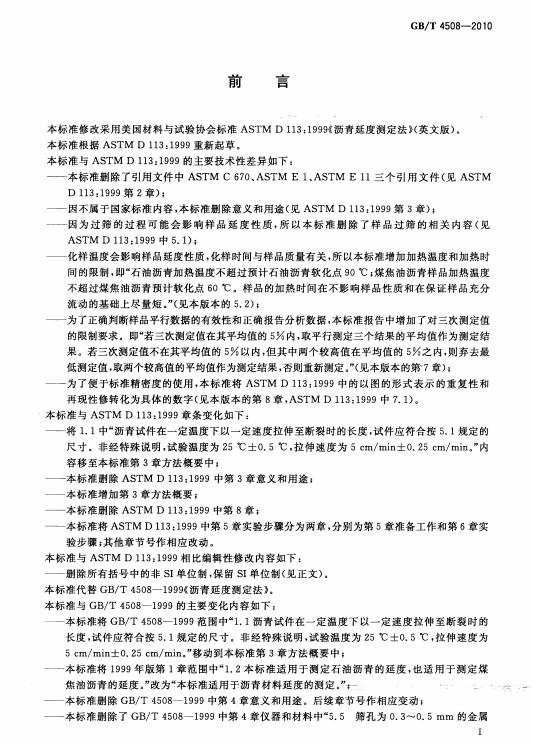

📑 ​标准预览
